6YL-68型螺旋榨油機的主要性能參數

主要技術參數

(一) 榨膛直徑……………………70毫米

長度……………………200毫米

(二) 榨螺軸直徑……………………68.5毫米

長度……………………600毫米

轉數……………………137160轉/分

(三) 排骨長度……………………200毫米

     數量    甲型……………………8根

             乙型……………………8根

(四) 榨螺軸與排骨的間隙……………………0.75毫米

(五) 配用動力……………………5.5仟瓦

   轉速……………………1440轉/分

(六) 電動機皮帶輪直徑……………………120-140毫米

(七)外形尺寸(長x寬x高)……………………1000毫米x538毫米x1050毫米

(八)全機總重量……………………140公斤

一,、工作原理與構造:

1,、工作原理:

榨油機運轉時,將處理好的料胚帶如料斗,油料從料斗進入榨膛,。有榨螺的螺旋向里推進,，進行壓榨,。

因料胚在榨油機的榨膛內是在運轉狀態下進行的,，在榨膛高壓的條件下,，料胚和榨螺,，榨膛之間產生很大的摩擦阻力,。這樣就能使料胚和料胚產生摩擦,，造成相對的運動。另一放面,，榨螺的根圓直徑是逐漸增粗的,，當榨螺轉動時，螺紋使料胚即能向前推進又能向外翻轉,，同時靠近榨螺螺紋表面的料層隨著榨軸轉動,，這樣在榨膛里的每個料胚微粒都不是等速度同方向的運動。而在微粒之間也存在著相對的運動,。有摩擦產生的熱量又滿足了榨油工藝操作上所必須的一份熱量,，有助于促使料胚中的蛋白質熱變性，破壞了膠體,，增加了塑性,，同時也降低了油的粘性，容易壓榨出油來,，因而提高了榨油機的出油率,。

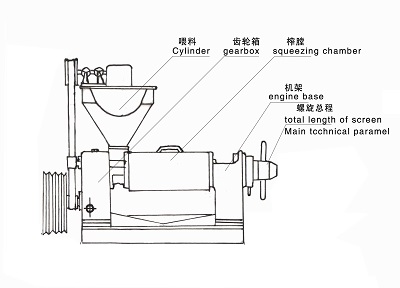

2．結構：該機有進料斗部分，齒輪箱部分,，榨膛部分,，榨螺部分，機架部分共五大部分組成：見圖

（一）

圖(一)

二．機器的安裝：

榨油機安裝時必須在地腳螺栓牢固的安裝基礎上,，使機體保持水平,。電機安在進料斗的背面。

三．機器的潤滑：

1．榨油機主要采用機油和黃油兩種形式潤滑,。加油周期見表二

四.機器操作:

(一)開機前的要點:

1.開機前先將齒輪箱內加注12公斤機油.

2機器安裝好后,按規定加注潤滑油,檢查各零部件是否緊固,操作手柄,插板是否靈活.

3.用手搬動大皮帶輪查機器有無松動或卡機現象,若有異常及時排除.

4.調整皮帶的松緊度,啟動電機,檢查槽輪方向是否與標志方向一致.

5檢查準備工作做好后,松開緊鎖螺母把榨螺擰到死點,再退回3-4圈,再前進半圈,保證榨螺與出餅口的間隙.

 (二)開機:

1,、啟動電機,開動機器,將餅加入6%-8%水分,倒入料斗,磨光榨膛,進料不可過猛,否則可能造成榨膛堵塞與卡死機器事故,因此開始下料應該緩慢均勻,待榨膛磨光后,正常出餅后,方可將料胚倒入料斗.

2.運轉后觀察出餅情況,如不出餅,將榨螺再退出1-2圈,如還不出餅,應停機檢查.切記杜絕開帶車.故障排除后再行初榨工作.正常運轉時餅厚1-2毫米,餅成瓦片狀,手捏不粘,內面光滑,外面發皺,表面不帶油跡.

餅厚的調節：搬動調節螺旋上的手柄,將調節螺栓順時針旋轉,螺栓往外,餅就厚,反之餅就薄了。（調節螺栓為左T165x6）出餅圈與出渣稍頭的錐角不同,，每轉一圈較餅厚度變化為0.4-0.5毫米,。

3．榨油機運轉中，應經常檢查出油,，出渣情況,，正常時油大部分從條排與前幾節園排流出。如餅碎成渣,，說明胚料太干,。如發現餅發熱（散出蒸汽）成大片狀說明水分太高，應及時進行調節胚料水分的含量,。

   出渣：條排出渣時成細片狀說明水分高,，如出粉狀含沫說明水分低。園排渣過多屬壓緊螺母未壓緊圓排，應上緊壓緊螺母,，如水分合適,，則條排不出渣或少出渣，圓排少量出渣也是允許的,。料胚含水分的高低直接影響出油率,，因此壓榨時應控制好料胚的水分,。

(三)停機: Stopping

1.正常停機應將料胚全部榨彎,反復將榨螺退進數次,將榨膛中語料 走完,將出餅放至最后,然后停車.

2.停電或因其它事故突然停車,先切斷電源,抽出放料擋板, 用人力反轉大皮帶輪,使心軸反轉時退出料胚,立即將榨螺軸推出榨膛(當人力反轉大輪困難時,不得強制進行.以免損壞機器),進行清理.若抽不出來,應將壓榨螺母松動,要把上榨籠拆釣,用螺絲刀逐個將圓排松動,清理,未經清理不得再行開車.

五.機器的主要零部件拆,裝:

1.主要零部件的拆裝方法:

(!)榨籠(包括圓排,、條排骨圈)的拆裝方法:

     旋轉榨螺軸,將榨螺 從榨膛內抽出,然后用直徑24毫米粗的鐵棒插入出餅端壓緊螺母的孔內,逆時針方向旋轉松動螺母:松動上榨籠兩端4個M16的連結螺釘,卸掉連結上下榨籠的12個M16的螺栓,拆去上榨籠即可將圓排圈取出。

 (2)條排的拆裝方法:

   卸下條排骨圈用鐵棒的一端從側面抵住一根條排,用手敲擊另一端,將一根條排打出,其余條排將自動松散下來.

(3)條排的裝配方法:

   將條排圈立起,代出油槽面向下(建議下面放塊木板),把條排逐個的整齊的排列在內壁上,。帶深油槽的一端朝下,，兩個條排的深油槽面不能對著放在一起。最后一個條排用金屬棒打入》若條排松動,，可以在條排之間加鐵皮,，使條排緊貼內壁，達到用手摸內壁無突起現象為止,。

（4）榨籠的裝法：

      將條排圈有出油槽面面向機架,，再按圓排序號依次放入圓排。帶出油槽面朝向機架,。然后用壓緊螺母少上幾扣靠住圓排,，在裝上榨籠。（上下榨籠均為配對制造,，如更換需上下一齊換掉）用卸下的螺栓逐個交替上緊,。
