一．6YL-130型螺旋榨油機主要性能參數:

1,榨軸轉速:35-39轉/分

2,齒輪箱傳動比:15/381552=1:8.78

3配用動力:15-18.5KW

4三角帶:B型

5外形尺寸:長x寬x高1980x680x1460(mm)

6單機重量:760kg

7生產能力見表(一)

注：以上參數是指清選,，分離，軋胚輔助設備齊全,，工藝合理，操作正常是能達到指標,。

二,工作原理與構造:

1,工作原理:

榨油機運轉時,將處理好的料胚帶如料斗,油料從料斗進入榨膛,。有榨螺的螺旋向里推進，進行壓榨,。

因料胚在榨油機的榨膛內是在運轉狀態下進行的,，在榨膛高壓的條件下，料胚和榨膛之間產生很大的摩擦阻力,。這樣就能使料胚和料胚產生摩擦,，造成相對的運動。另一放面,，榨螺的根圓直徑是逐漸增粗的,，當榨螺轉動時，螺紋使料胚即能向前推進又能向外翻轉,，同時靠近榨螺螺紋表面的料層隨著榨軸轉動,，這樣在榨膛里的每個料胚微粒都不是等速度同方向的運動。而在微粒之間也存在著相對的運動,。有摩擦產生的熱量又滿足了榨油工藝操作上所必須的一份熱量,，有助于促使料胚中的蛋白質熱變性，破壞了膠體,，增加了塑性,，同時也降低了油的粘性，因而提高了榨油機的出油率,。

2．結構：該機有進料斗部分,，齒輪箱部分，榨膛部分,，榨螺部分,，機架部分共五大部分組成：見圖（一）


三．機器的安裝：

榨油機安裝時必須在地腳螺栓牢固的安裝基礎上,，使機體保持水平。電機安在進料斗的背面,。

四．機器的潤滑：

1．榨油機主要采用機油和黃油兩種形式潤滑,。加油周期見表二

五.機器操作:

(一)開機前的要點:

1.開機前先將齒輪箱內加注12公斤機油.

2機器安裝好后,按規定加注潤滑油,檢查各零部件是否緊固,操作手柄,插板是否靈活.

3.用手搬動大皮帶輪查機器有無松動或卡機現象,若有異常及時排除.

4.調整皮帶的松緊度,啟動電機,檢查槽輪方向是否與標志方向一致.

5檢查準備工作做好后,松開緊鎖螺母把榨螺擰到死點,再退回3-4圈,再前進半圈,保證榨螺與出餅口的間隙.

 (二)開機:

1,啟動電機,開動機器,將餅加入6%-8%水分,倒入料斗,磨光榨膛,進料不可過猛,否則可能造成榨膛堵塞與卡死機器事故,因此開始下料應該緩慢均勻,待榨膛磨光后,正常出餅后,方可將料胚倒入料斗.

2.運轉后觀察出餅情況,如不出餅,將榨螺再退出1-2圈,如還不出餅,應停機檢查.切記杜絕開帶車.故障排除后再行初榨工作.正常運轉時餅厚1-2毫米,餅成瓦片狀,手捏不粘,內面光滑,外面發皺,表面不帶油跡.

餅厚的調節:搬動調節螺旋上的手柄,將調節螺栓順時針旋轉,螺栓往外,餅就厚,反之餅就薄了。（調節螺栓為左T165x6）出餅圈與出渣稍頭的錐角不同,，每轉一圈較餅厚度變化為0.4-0.5毫米,。

3．榨油機運轉中，應經常檢查出油,，出渣情況,，正常時油大部分從條排與前幾節園排流出。如餅碎成渣,，說明胚料太干,。如發現餅發熱（散出蒸汽）成大片狀說明水分太高，應及時進行調節胚料水分的含量,。

   出渣：條排出渣時成細片狀說明水分高,，如出粉狀含沫說明水分低。園排渣過多屬壓緊螺母未壓緊圓排,，應上緊壓緊螺母,，如水分合適，則條排不出渣或少出渣,，圓排少量出渣也是允許的,。料胚含水分的高低直接影響出油率，因此壓榨時應控制好料胚的水分,。

 (三)停機:

1.正常停機應將料胚全部榨彎,反復將榨螺退進數次,將榨膛中語料 走完,將出餅放至最后,然后停車.

2.停電或因其它事故突然停車,先切斷電源,抽出放料擋板, 用人力反轉大皮帶輪,使心軸反轉時退出料胚,立即將榨螺軸推出榨膛(當人力反轉大輪困難時,不得強制進行.以免損壞機器),進行清理.若抽不出來,應將壓榨螺母松動,要把上榨籠拆釣,用螺絲刀逐個將圓排松動,清理,未經清理不得再行開車.

六.機器的主要零部件拆,裝:

1.主要零部件的拆裝方法:

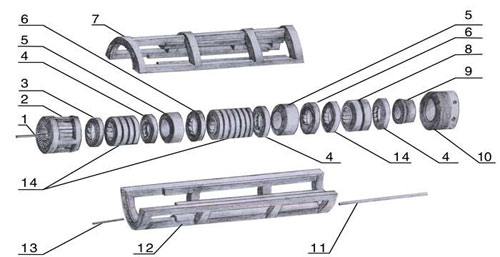

(!)榨籠(包括圓排,、條排骨圈)的拆裝方法:

     旋轉榨螺軸,將榨螺 從榨膛內抽出,然后用直徑24毫米粗的鐵棒插入出餅端壓緊螺母的孔內,逆時針方向旋轉松動螺母:松動上榨籠兩端4個M16的連結螺釘,卸掉連結上下榨籠的12個M16的螺栓,拆去上榨籠即可將圓排圈取出。見圖二

注意:記住各圓排的位置,便于裝配。

(2)條排的拆裝方法:

   卸下條排骨圈用鐵棒的一端從側面抵住一根條排,用手敲擊另一端,將一根條排打出,其余條排將自動松散下來.

(3)條排的裝配方法:

   將條排圈立起,代出油槽面向下(建議下面放塊木板),把條排逐個的整齊的排列在內壁上,。帶深油槽的一端朝下,，兩個條排的深油槽面不能對著放在一起。最后一個條排用金屬棒打入》若條排松動,，可以在條排之間加鐵皮,，使條排緊貼內壁,，達到用手摸內壁無突起現象為止。

（4）榨籠的裝法：

      將條排圈有出油槽面面向機架,，再按圓排序號依次放入圓排,。帶出油槽面朝向機架。然后用壓緊螺母少上幾扣靠住圓排,，在裝上榨籠,。（上下榨籠均為配對制造，如更換需上下一齊換掉）用卸下的螺栓逐個交替上緊,。

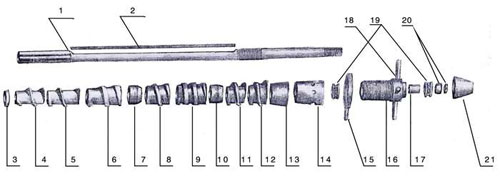

2.榨螺的拆裝方法：見圖三

（1）榨螺的拆法：停機后立即搬動手柄,，把榨軸從榨膛內抽出，卸下保護帽,、六方螺母,、園螺母及調節螺栓，用直徑16的鐵棒插入鎖緊螺母的孔內順時針方向旋轉（切記與軸芯配合的螺紋均為左旋）,，拆去緊鎖螺母后,，各節榨螺即可卸下。如榨螺（內孔進有細渣）因阻塞不好拆卸,，可將地上墊一木板,，二人將榨螺輕撞幾 下即可卸下，若仍卸不下來,，可用木柴火加熱后再卸下,。

（2）榨螺的安裝：將榨螺立起細端向上，裝上檔圈,，在把榨螺由1號起依次裝于軸上,，然后用鎖緊螺母壓緊，以防油渣深入榨螺孔內,，影響榨螺的拆卸,。（調節螺母使調節栓兩端是8309軸承，裝時兩軸承大孔面均靠在調節螺栓的兩端面,。榨螺整體裝齊后用兩個（M42×2）的螺帽背緊,，背緊時注意兩個8309軸承的縫隙 。用手搬轉調節螺栓,，感到轉動靈活時即可,。

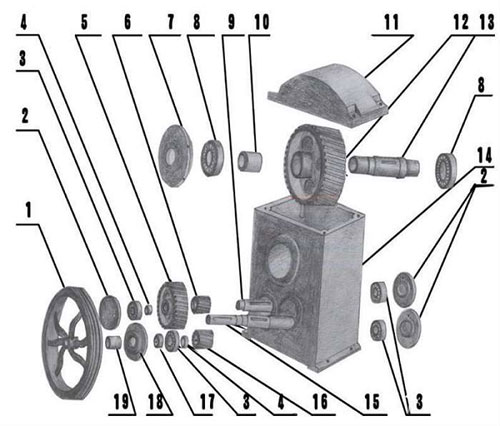

3.齒輪部件圖(圖四)

七. 安全生產規則:

為了保證機器的正常運轉,避免機器人身事故的發生,請嚴格注意下列事項:

1.       機器運轉中,禁止用手或金屬棒深入料斗內或撥弄出餅處的餅.

2.       在開車前或機器運轉中,嚴禁將榨螺擰到死點,以導致出渣稍頭 和出餅圈接觸,相互摩損,造成機器事故.

機器的存放:榨油機若長期停放, 應除去表面油垢,清理各油部件油渣.涂防銹油,置于干燥處,榨籠用油布蓋豬,以免灰塵雜物入積條排、圓排縫隙,影響下次使用.

八.影響出油的主要因素:

影響螺旋榨油機出油率的主要因素有一下幾點:

 1.       油料的水分:

影響出油率最關鍵的因素是油料的水分,油料中水分多或少都直接影響出油率.一般用戶沒有化驗設備,幾種主要油料的合適水分可按經驗方法確定如下:

(1). 大豆: 如果用門牙咬能咬碎, 用臼牙咬成扁諞狀, 具有裂紋, 有輕度的響聲, 則說明水分 合適.若成扁片狀, 但沒有裂痕, 則太濕; 可用火炕或太陽曬的方法進行處理. 若破碎并有很大的響聲,則太干;這時需要適量的水.

(2) 棉籽:用牙咬殼仁分離,殼破有響聲,則合適;若成扁形,則太濕,。若殼仁成粉,，則太干。

（3）菜籽：可用兩種方法分榨：冷榨或熱榨。

     冷榨時：用指甲擠有響聲,，分成兩片并有油擠出,，為合適；成粉則太干,，成粉則太濕,。

     熱榨時：需經炒，炒后檢查,，用兩塊木板揉擦菜籽,，殼與仁分離則合適：若仁成粉則太干；若殼與仁不分則太濕,。

2． 出餅的薄厚,，反映出榨膛的壓力大小,；餅厚則壓力小,，餅薄則壓力大。一般規律與圓排的松緊相似,，即油料含油少壓力就應大,，餅薄，圓排應壓緊（用壓緊螺母壓緊）,；油料含油多,，則榨膛壓力應小，餅厚,，圓排應松些,。

     餅比較合適的厚度為：

     大豆： 第一遍壓榨應稍厚為1-1.5毫米左右：第二遍的厚應為0.5-1毫米左右。

棉籽：榨一遍即可,，餅厚在1-2毫米左右,。

     花生仁：一般冷榨2-3遍，餅厚1-2毫米左右,。

     在榨油中,，由于各種因素的不同，因此掌握出餅的厚度應根據出餅的情況,，出油最旺時為合適餅厚,。對上述餅厚度的確定數字決不能生搬厚度應根據出餅的情況，出油最旺時為合適餅厚,。對上述餅厚度的確定數字決不能生搬硬套,。

九．一般故障及其排除方法

十.主要油料的壓榨方法:

1. 大豆的壓榨方法:目前大豆的壓榨方法主要有兩種,分熱榨或冷榨.

  (一)冷榨工藝流程:

  大豆----篩選----壓榨(水分合適)

  (二)熱榨工藝流程:

大豆----篩選---軋胚----蒸炒----壓榨

生產工藝說明: 先將大豆篩選除雜,再將大豆破碎加水約7-8%進行軟化,進入蒸鍋蒸至115度左右方可入榨.

2.菜籽的壓榨方法:菜籽分冷榨或熱榨,為了提高出油率和油品的質量,一般以熱榨為主.

其工藝流程如下:

冷榨: 篩選----軋胚----壓榨

熱榨: 篩選----軋胚----蒸炒-----壓榨

冷榨: 先將菜籽篩選去雜,再檢查菜籽的含水量,無檢查設備的前提下可以用土法檢查:用指甲將菜籽擠一下,若有響聲,并分成兩片,或有油擠出最為合適,若成粉則太干,若成餅則太濕.若太干要加2.5-3%的水,待炒籽達到棕黃色,溫度110-120度最為合適,方可入榨.

 3.       花生仁的壓榨方法: 花生仁熱榨或冷榨均可,以熱榨為主(冷榨效果不如熱榨). 熱榨時先把花生仁粉碎或榨胚,然后放在蒸鍋內蒸1.5-2小時,溫度達120度左右,含水3%左右,即可入榨,榨油機溫度達85度時,開始正常壓在榨如 無蒸鍋，也可將花生仁放在炒鍋內炒,，先將花生仁粉碎,，逐漸加大約7-8%的水,，炒至深黃色時，即可出鍋入榨,。

 4.       帶殼花生的壓榨方法：帶殼花生的壓榨，花生干濕必須合適,，一般剝?nèi)セㄉ耐鈿?，花生仁可以用手搓去紅皮壓榨，花生壓榨兩遍即可,，花生過濕,，壓榨時產生響聲，應將花生重新烘干或曬干,。如榨帶殼花生出餅不順利,，加大約20%的餅與花生半均后再入榨。
